Trebam li stručnjaka za spajanje razvodne kutije?
Svi kabeli iz razvodnih kutija pojedinih prostorija, krugova ili potrošača poput peći ili vanjske rasvjete sastaju se u podrazvodu. Tamo su zaštićeni od kratkih spojeva osiguračima i upravljani kontaktorima. Brojila, razni podrazvodi i zajednički električni krugovi kuće nalaze se u glavnom razvodu. Neki majstori već imaju iskustva sa spajanjem razvodnih kutija i rado to preuzimaju na sebe, ali ako nemate iskustva u radu sa strujom, radi vlastite sigurnosti svakako potražite savjet električara ili angažirajte nekoga da vam izvede elektroinstalaciju.
Što moram uzeti u obzir prilikom spajanja razvodne kutije?
Spajanje razvodne kutije više nije posao koji je bio. Razvodne kutije sada su standardizirane, rasklopni elementi kao što su osigurači, kontaktori i FI sklopke mogu se jednostavno spojiti na instalacijsku šinu i pričvrstiti kukom s oprugom. Razvodnu kutiju, kao i ormarić za brojilo, treba postaviti na hladno, suho mjesto i na udobnu radnu visinu, što ne samo da olakšava rad, već i osigurava sigurnost kasnije. Žice se postavljaju u ravnim, tankim trakama i pod kutom od 90 stupnjeva, ne smiju se križati, a savitljive žice moraju biti poduprte kabelskim vezicama. Provjerite je li ožičenje ispravno; svi kablovi moraju biti ispravno umetnuti, osigurani i usmjereni. Prvo spojite izjednačavanje potencijala i osigurajte svoje strujne krugove FI sklopkama. Metalni razdjelnici također moraju biti prethodno spojeni na izjednačavanje potencijala na kućištu. U osnovi, izjednačavanje potencijala i neutralni vodiči se uvijek prvo spajaju, zatim se uključuju i spajaju osigurači i moduli prekidača. Nakon što spojite sve komponente prema dijagramu, provjerite jesu li moduli čvrsto postavljeni na gornje vodilice i postavite sve poklopce.
Koje su prednosti poddistribucije?
Pomoću podrazdjelnika možete zasebno zaštititi različite strujne krugove i uređaje, svi osigurači za vaše prostorije i uređaje su u blizini i imate izravan pristup u svakom trenutku. Također rasterećuje glavni razdjelnik jer se toplina nastala spajanjem pojedinih rasklopnih elemenata prenosi na podrazdjelnik.
Što treba pripremiti za spajanje razvodne kutije?
Kapacitet razdjelnika označava se u TE, što je mjerna jedinica elemenata rasklopnog postrojenja i označava jedinicu podjele. 1 TE je širok 18 mm i 12 modula stane na gornju šinu. Prebrojite strujne krugove i uređaje koje morate spojiti i zabilježite broj kao jedinice za dijeljenje, moduli kao što su FI prekidač, prenaponski relej ili automatska jedinica za stubišno osvjetljenje uzimaju 3 do 4 TE. Provjerite ima li dovoljno rasvjete, napišite plan razvoda s nazivima pojedinih krugova i pričvrstite ga na otvorenu kutiju brojila.

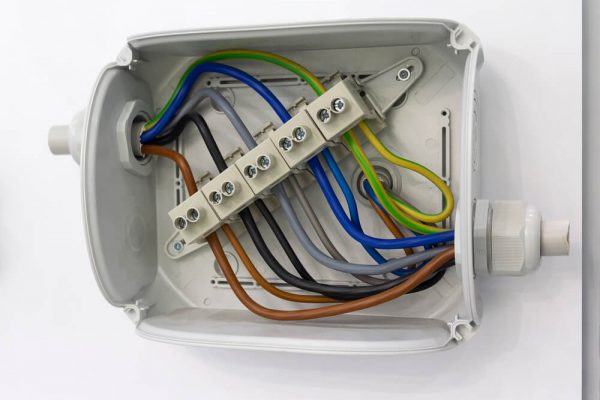

Priključak razvodne kutije
Koji materijal trebam?
Potrebna vam je razvodna kutija s dovoljno prostora, prekidač strujnog kruga za svaki krug, impulsni relej za svaki strujni krug gumba, RCD prekidač struje kvara i, ako je potrebno, automatski uređaj za osvjetljavanje stubišta. Sve što trebate za ožičenje je odvijač s kutnom pilom, rezač žice, nož za tepih i skidač. Ako ipak trebate pričvrstiti kutiju, trebat će vam gips ili akumulatorski odvijač i odgovarajući vijci.
Koje su opcije?
Glavna distribucija i poddistribucija se razlikuju. U glavnom razvodu brojila i osigurači su osigurani za sve podrazvode i nezavisne strujne krugove u kući, u podrazvodu su, s druge strane, zaštićeni samo vodovi jednog stambenog područja.
Koliko dugo trebam spojiti razvodnu kutiju?
Ovisno o stanju i broju pojedinačnih strujnih krugova i uređaja koje treba zaštititi, možete računati na 4 – 8 sati dok upravljački ormarić ne bude potpuno ožičen i spreman za upotrebu.
